焊缝感应加热淬火与自行回火处理工艺：

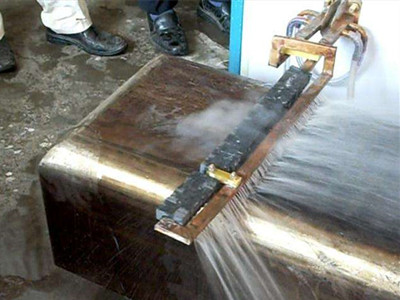

 (1)焊缝局部感应加热淬火与自行回火处理示
该装置配置在制管生产线上，由多台横向磁场加热主线圈将焊缝加热至淬火温度。通过输送辊道均速地进行淬火处理，并保持终止淬火温度在规定的范围之内，空冷后完成焊缝的淬火与自行回火处理，该设备也可以离线作业。
(2)焊缝淬火处理工艺参数
直径408mm×7.Imm的焊管，焊缝局部加热淬火温度为900～950℃，高温下维持10～30s立即进行喷淋淬火。焊缝的加热区宽度为20～25mm。淬火终止温度控制在300～200℃，淬火终止温度的控制需根据不同壁厚度的焊管， 通过对喷淋冷却强度、焊管前进速度之间的协调，经过生产实际试验来确定。
(3)焊缝自行回火处理的控制
经过终止淬火后，焊缝在 大气中冷却，在250～150℃自行低温回火，当温度低于150℃ 以下时方能进衍快冷。到此完成了淬火与自行回火处理的全部 过程。
