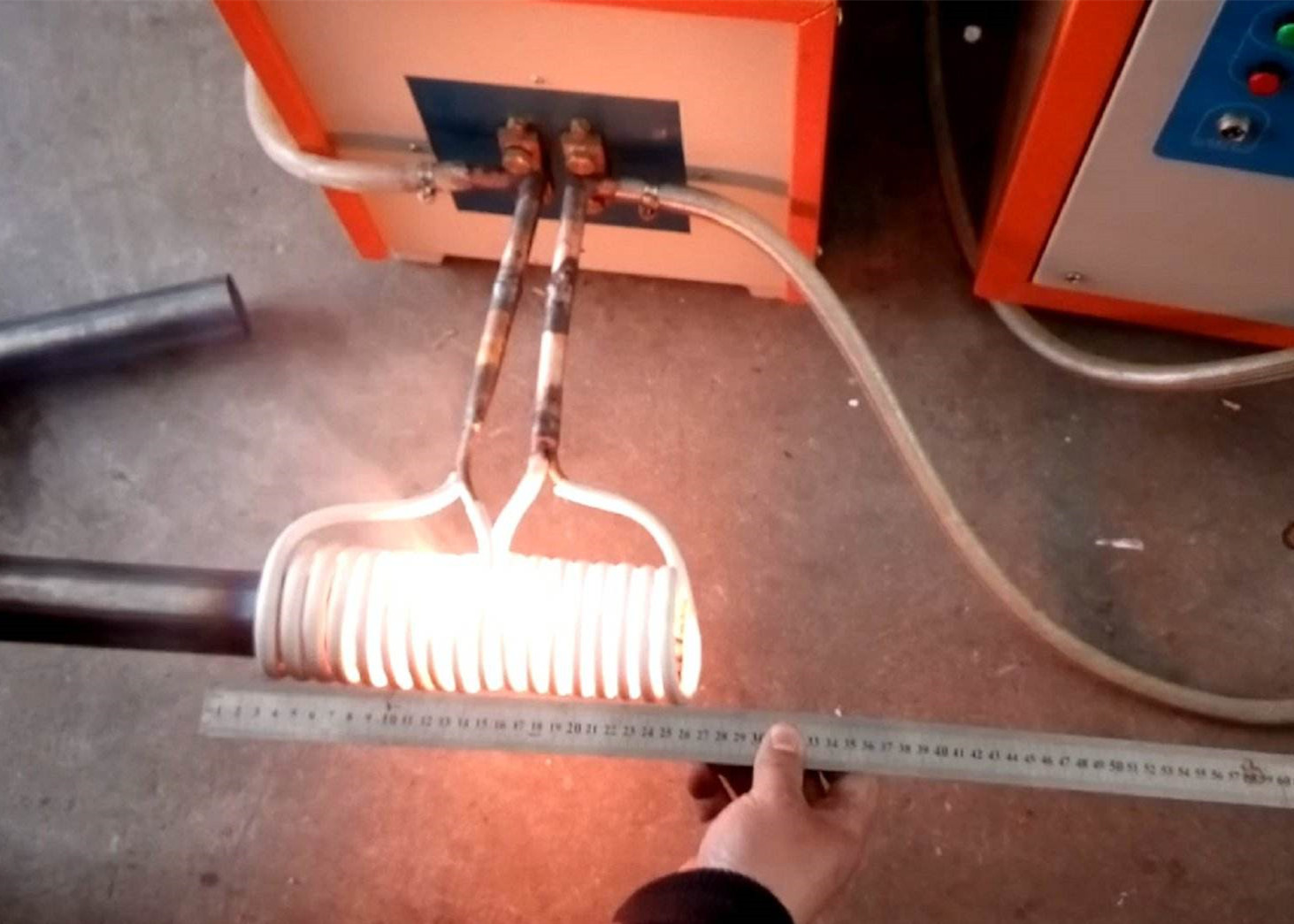

小型感应加热钢管的力学性能均匀稳定，经小型感应加热调质处理的油井钢管，解剖试验表明，沿管长方向力学性能的分布是均匀的；沿钢管壁厚硬度分布也是均匀的。其原因在于可以*控制淬火和回火加热温度，根据目前采用的温度与加热功率闭环控制技术，可将淬火与回火加热温度控制在±10℃的 水平。同时，钢管以一定旋转速度通过感应器，使钢管各部位均匀加热，保持了整支钢管和整批钢管温度的均匀性。因此，准确地控制温度系统和均匀的加热方式，保证了热处理后钢管力学性能的均匀 。       同样，N80级钢管回火处理后，沿15mm壁厚硬度分布的检 测结果所示。小型感应加热淬火后硬度在520～570HV，回火后沿管壁硬度分布均匀，其波动范围为±5HV。       钢管壁厚小型感应加热回火后的金相组织。钢管的回火组织为细小的回火索氏体组织，晶粒细小，碳化物均匀分布，沿管壁外表面、中间和内表面均为细小的回火索氏体。 因此，钢管的硬度和性能均匀一致。这种回火索氏体组织保证了钢管的高强度和高韧性，确保钢管在使用时的高可靠性。
