智发中频感应加热设备简介：

        ZG-MF系列中频感应加热电源/淬火电源采用IGBT功率器件和我公司第四代变流控制技术---并联谐振基础上的双调控变流控制技术。在中频技术中，功率和变频独立调控，采用IGBT开关器件和非晶态电感构成中频斩波电路调节功率。

      采用IGBT并联谐振及频率自动跟踪技术获得精确的软开关控制逆变过程，使设备在大功率下的工作可靠性大大提高，并在大功率领域得到了发展，100%设备暂载率得以实现。

中频加热设备的结构特点：

     ZG中频系列设备全部采用并联谐振电路，根据应用场合不同，可选择直接输出或用中频变压器输出，基本结构有以下两种：

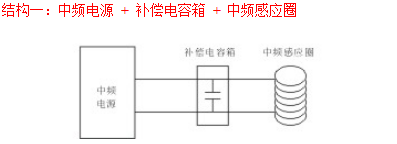

      结构一最为常用，如中频锻造炉、中频熔炼炉等都采用这种结构，设备简单，损耗低，工作效率高，且制造成本低。这种结构时，感应圈比较长，通常要用3米—10米长的铜管绕制。由于中频电源直接输出，所以感应圈上电压最高为550V，且不与主电隔离，所以感应圈必须良好绝缘，不能直接暴露在外；

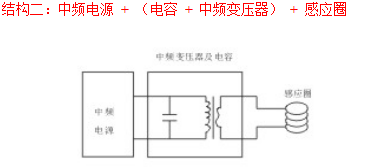

    结构二也比较常用，如真空熔炼炉、中频淬火等。通过改变中频变压器的变比，可以得到不同的输出电压和感应圈电流，以适应不同的使用要求。感应圈与主电隔离，所以感应圈安全性好，绝缘要求低，甚至铜管可直接暴露在外。同时，也增加了中频变压器的制造成本，所以设备成本较高，而且中频变压器体积较大，也增加了一定的能量损耗。 频率越低，中频变压器越大，成本越高，损耗也越大。

15KW中频电源｜中频感应加热设备技术参数


1	设备型号：	ZG-MF15
2	输入电源：	380V/3相，50/60HZ
3	最大输入功率：	15KVA
4	输出震荡频率：	1-20KHZ
5	输出中频电压：	70~550V
6	加热电流：	3～22A可调
7	负载率：	100%
11	推荐变压器：	>15KVA
12	冷却方式：	成套设备需要水冷，水可循环使用。 【客户可自己配套，如需本厂配套请询价】
13	冷却水压要求：	>0.2MPa  4L/Min
14	冷却水温保护点：	50℃（水温超过50℃，机器报警，缺水灯亮及机器停止运作，直到故障排除）
15	体积：	中频感应加热电源柜：L75×W40×H87cm3 补偿电容参数、体积、重量等根据客户工件配套而定
16	净重：	中频电源柜：26KGs
17	总毛重：	60KGs
18	总体积：	0.6CBM
