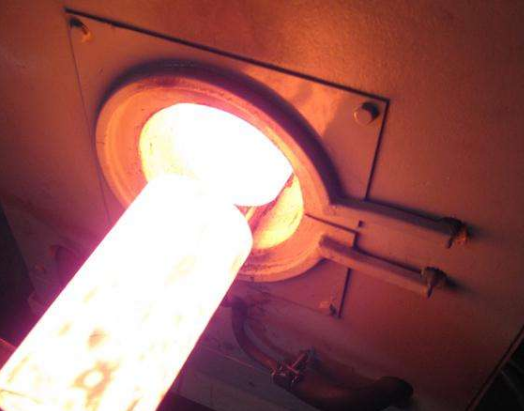

中频感应加热淬火设备透热阶段的特点:表面与中心温度一致，径向温差为零，是感应加热金属温度的重要控制点。
        中频感应加热设备进行透热阶段金属升温曲线应具有下列特点。
(1)中频感应淬火设备透热点温度对热处理工艺的影响铁磁性钢材透热点温度的高低，关系到热处理工艺的制订。钢材感应加热的透热点温度，随加热速度的增大而升高。在正常加热条件下，钢材透热点处在居里点附近或稍高于居里点。在制订钢材淬火、回火处理加热工艺时，必须注意透热温度前后表面与中心温差对热处理效果的影响。必要时，在淬火与回火加热感应器后设置均温装置，以缩小或消除温差。  (2)中频感应淬火设备透热阶段的加热升温速度的影响对透热阶段金属加热升温速度进行控制很有必要。当加热温度超过透热点、温度高于800℃时，由于感应电流透入深度增大，表面辐射、对流热损失急剧增加，钢材表面升温速度下降，中心升温速度加快，*终出现中心温度高于表面温度的逆向温差现象。逆向温差现象随加热电源频率增高，出现的概率增大，采用lOOkHz以上高频电源加热时较多出现逆向温差。为此，当采用双频电源加热时，特别是在居里点以上使用超音频电源加热钢材，为了保持合理的表面与中心温差，使用的电源频率不宜过高，加热的表面功率密度不宜过大，以保持合适的加热升温速庋，避免温差扩大。
(3)中频感应淬火设备透热阶段的重要工艺参数与金属透热点对应的温度，称为透热温度；对应的加热时间为透热时间；相应采用的加热功率密度，称为透热表面功率密度。透热温度、透热时间、透热表面功率密度是制订快速热处理淬火加热工艺的重要参数。
